WD-P76智能三相電流表，適用于電力電網、電站、電氣開關柜和自動化系統中，對三相電流的電參數測量和顯示，
采用LED方式顯示。本產品長期運行穩定性好，具有測量精度高，讀數清晰、方便、無視角誤差、可任意角度安裝、
抗震、抗干擾能力強等優點；儀表CT變比可通過儀表面板上按鍵設置；使用非常靈活方便；數字校零、數字校調，
精度高，性價比極高，是原指針式儀表的理想替代品。


產品符合DLT721-2000、IEC6100-4相關EMC Level3級標準。





功能特點


1.可實時測量電力線路中各種電流參數，按需要既可測量顯示單個參數，也可同時測量多個參數。
2.品種、規格齊全，有多種外形尺寸，多個系列化的產品，所有儀表均按照標準尺寸設計，兼容性強，維
修更方便。
3.卡式安裝方式取代傳統螺釘安裝方式，安裝簡單、方便、牢固、SMT生產工藝，軟件生產校準。
面板說明

編程操作
操作實例：設儀表信號輸入為300/5A，CT=60（儀表初始輸入為5A，CT=1）

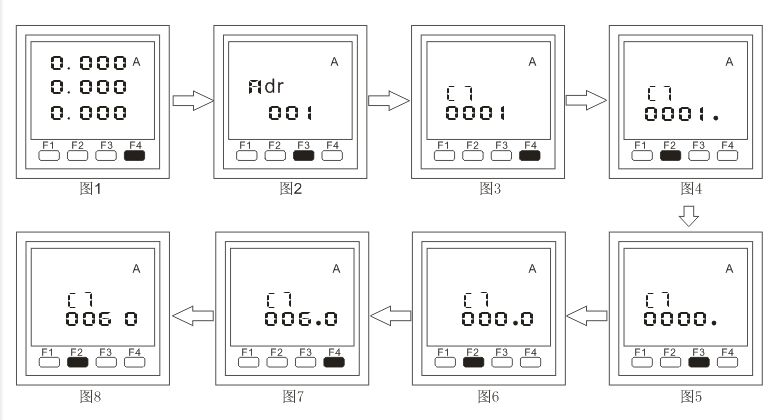

1、  初始狀態（圖1）下長按F4鍵3秒首先進入的菜單是儀表地址號設置（圖2）；
2、  輕按F3鍵一次，切換到CT變比設置菜單（圖3）
3、  輕按F4鍵一次，最下排數碼管的最后一位小數點（此時作為光標）被點亮，代表最后一位數被選中，處于
可編輯狀態（圖4）
4、  連續按數據鍵F2直至將數字調整到0（圖5）
5、  按移位鍵F3將光標向前移動一位（圖6）
6、  連續按數據鍵F2直至將數字調整到6（圖7）
7、  按F4鍵一次，光標被取消（圖8），到此已經將初始CT=1修改成CT=60
按返回鍵F2退出設置菜單，返回到初始狀態（圖1）

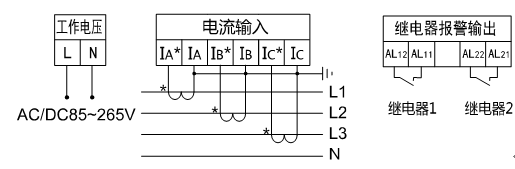

接線示意圖

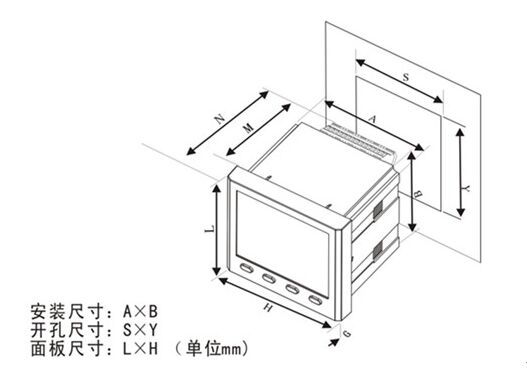

外形尺寸,安裝方式及面板說明



尺寸規格(單位：mm）


安裝步驟：
1）將兩側的安裝卡先從裝置上取下；
2）在安裝處開一個對應開孔尺寸的孔；
3）將儀表嵌入孔內，然后從后面再重新把安裝卡安裝在裝置上，扣緊即可。
