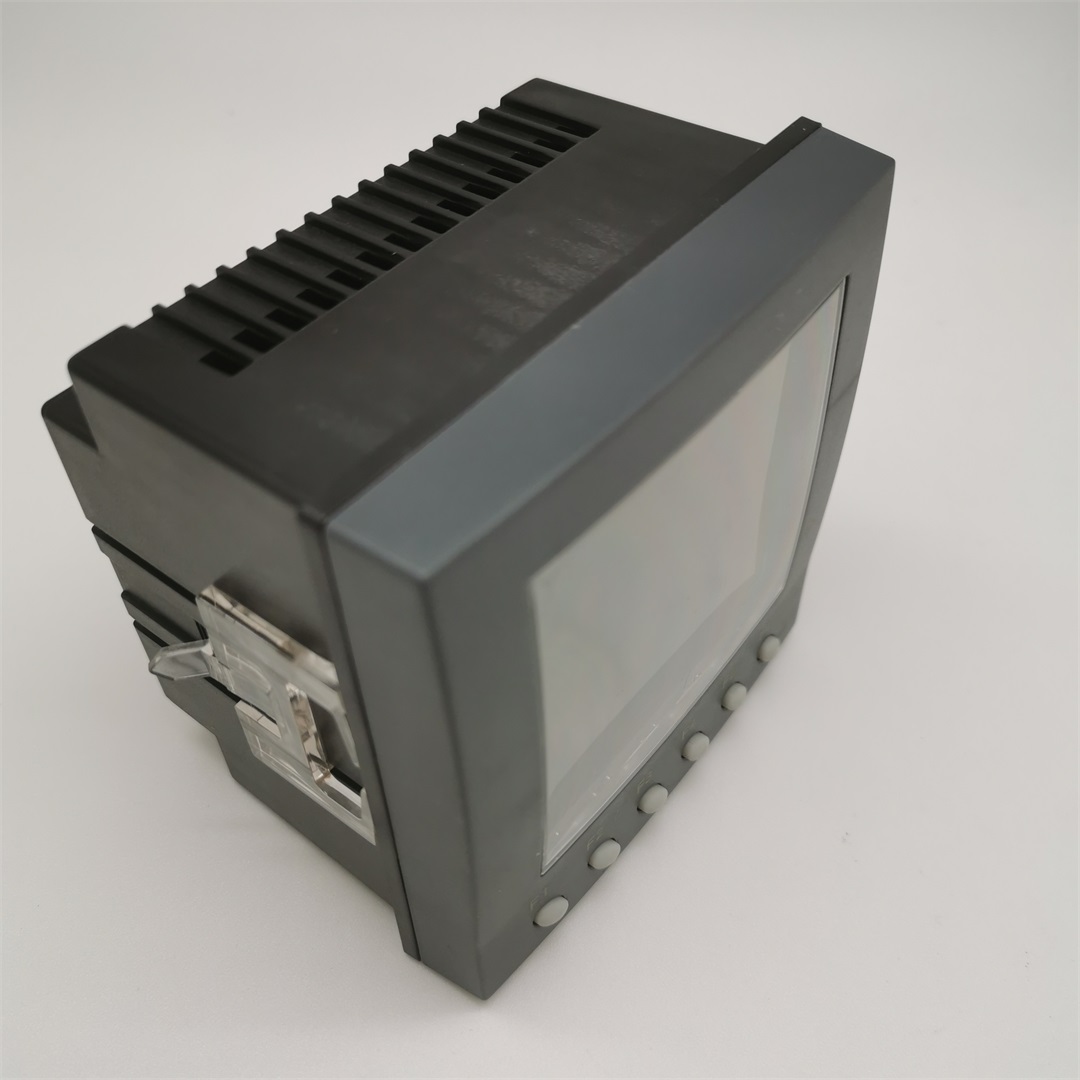

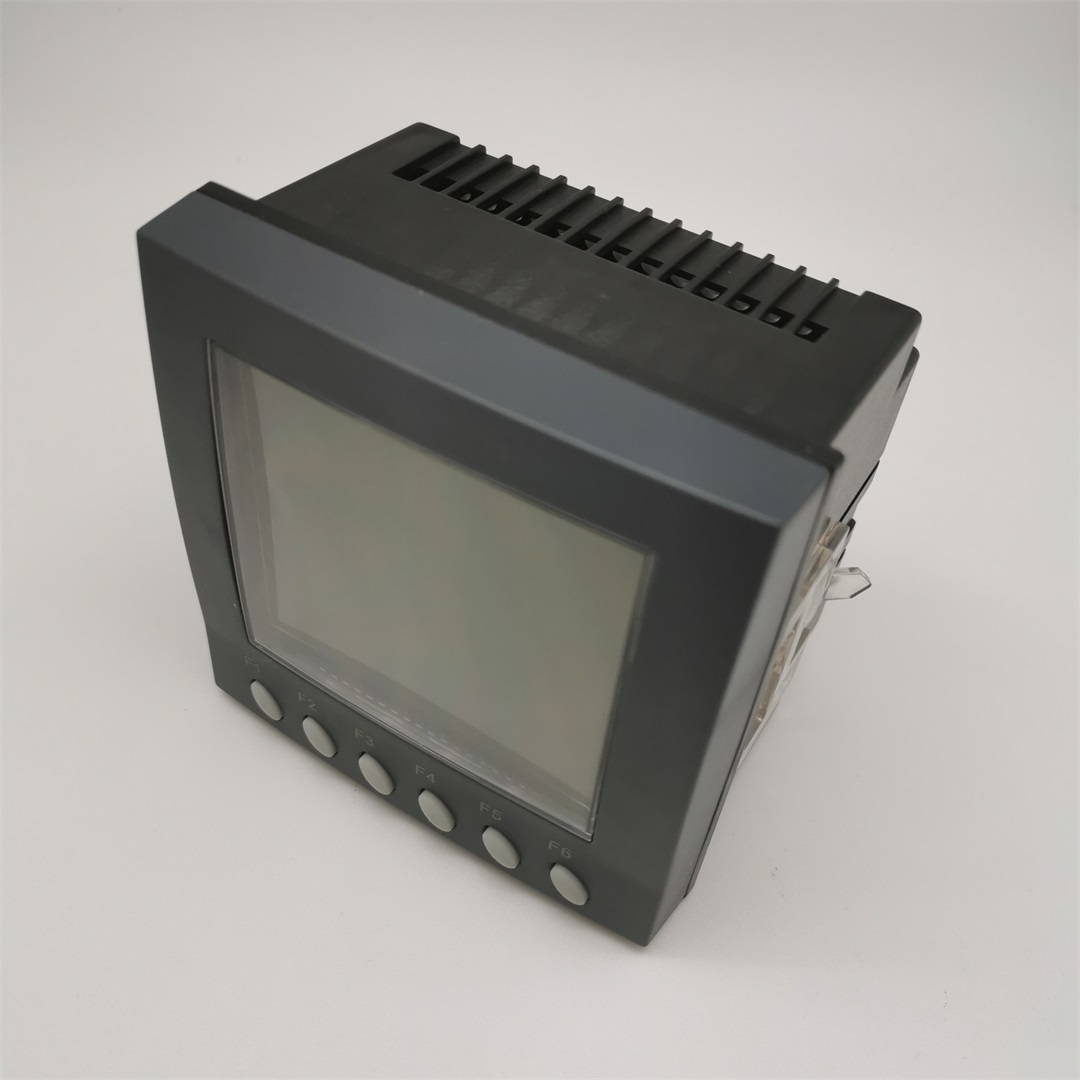

WDS-P90液晶三相電流儀表適用于電力電網、電站、電氣開關柜和自動化系統中，對三相電流的電參數測量和顯示，采用LCD方式顯示。本產品長期運行穩定性好，具有測量精度高，讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗干擾能力強等優點；儀表CT變比可通過儀表面板上按鍵設置；數字校零、數字校調，精度高，性價比極高，是原指針式儀表的理想替代品。
產品符合DLT721-2000、IEC6100-4相關EMC Level3級標準。

二、技術指標

三、外形尺寸及面板說明

四、編程操作

比5互感器規格設置：舉例：“300/5A，CT=60”（計算：300÷5=60）；“2500/5A，CT=500”（計算：2500÷5=500）；……
比1互感器規格設置：舉例：“300/1A，CT=300”（計算：300÷1=300）；“2500/1A，CT=2500”（計算：2500÷1=2500）；……
操作實例：設儀表信號輸入為300/5A，CT=60（儀表初始輸入為5A，CT=1）

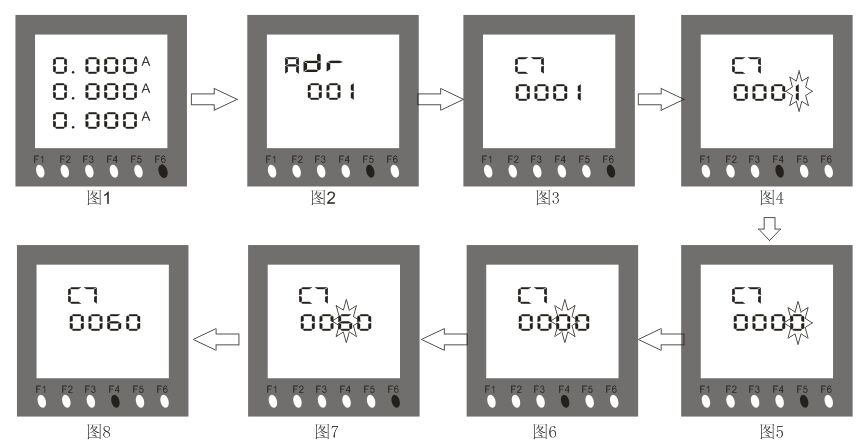

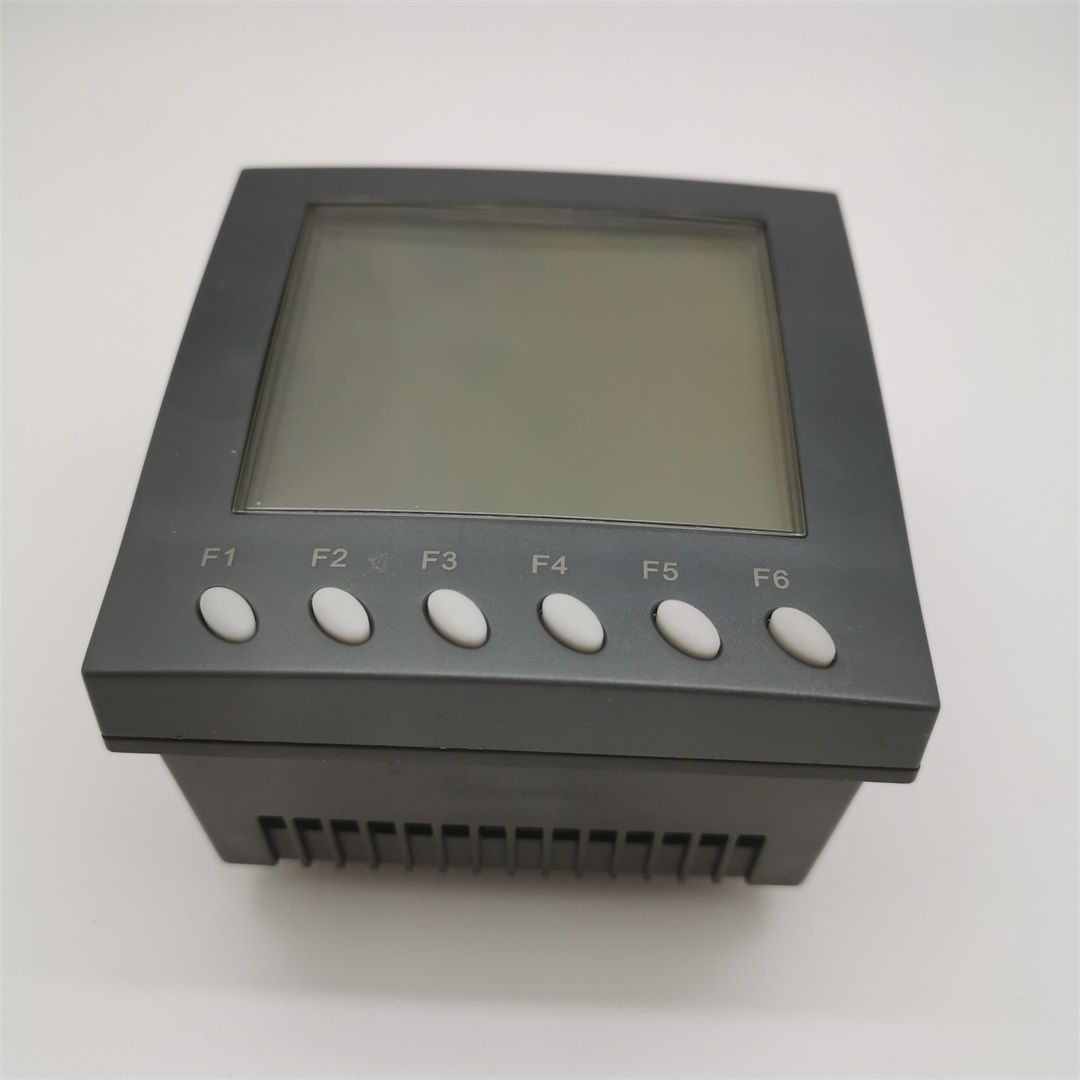

1、   初始狀態（圖1）下長按F6鍵3秒首先進入的菜單是儀表地址號設置（圖2）；
2、   輕按F5鍵一次，切換到CT變比設置菜單（圖3）
3、   輕按F6鍵一次，最下排數字的最后一位數閃爍，代表最后一位數被選中，處于可編輯狀態（圖4）
4、   連續按數據鍵F4直至將數字調整到0（圖5）
5、   按移位鍵F5將閃爍位向前移動一位（圖6）
6、   連續按數據鍵F4直至將數字調整到6（圖7）
7、   按F6鍵一次，取消閃爍（圖8），到此已經將初始CT=1修改成CT=60
8、     按返回鍵F4退出設置菜單，返回到初始狀態（圖1）

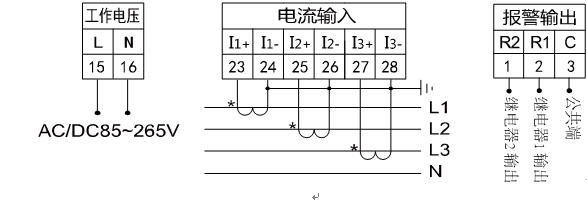

五、接線示意圖




六、外形尺寸,安裝方式及面板說明

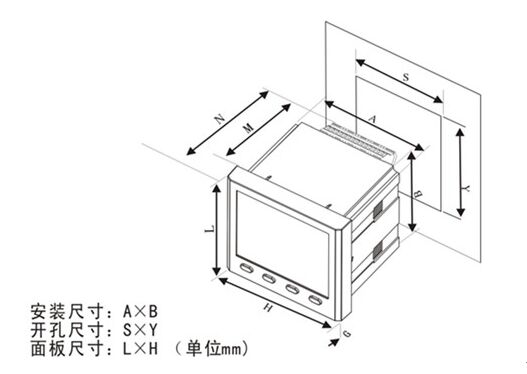

尺寸規格(單位：mm）

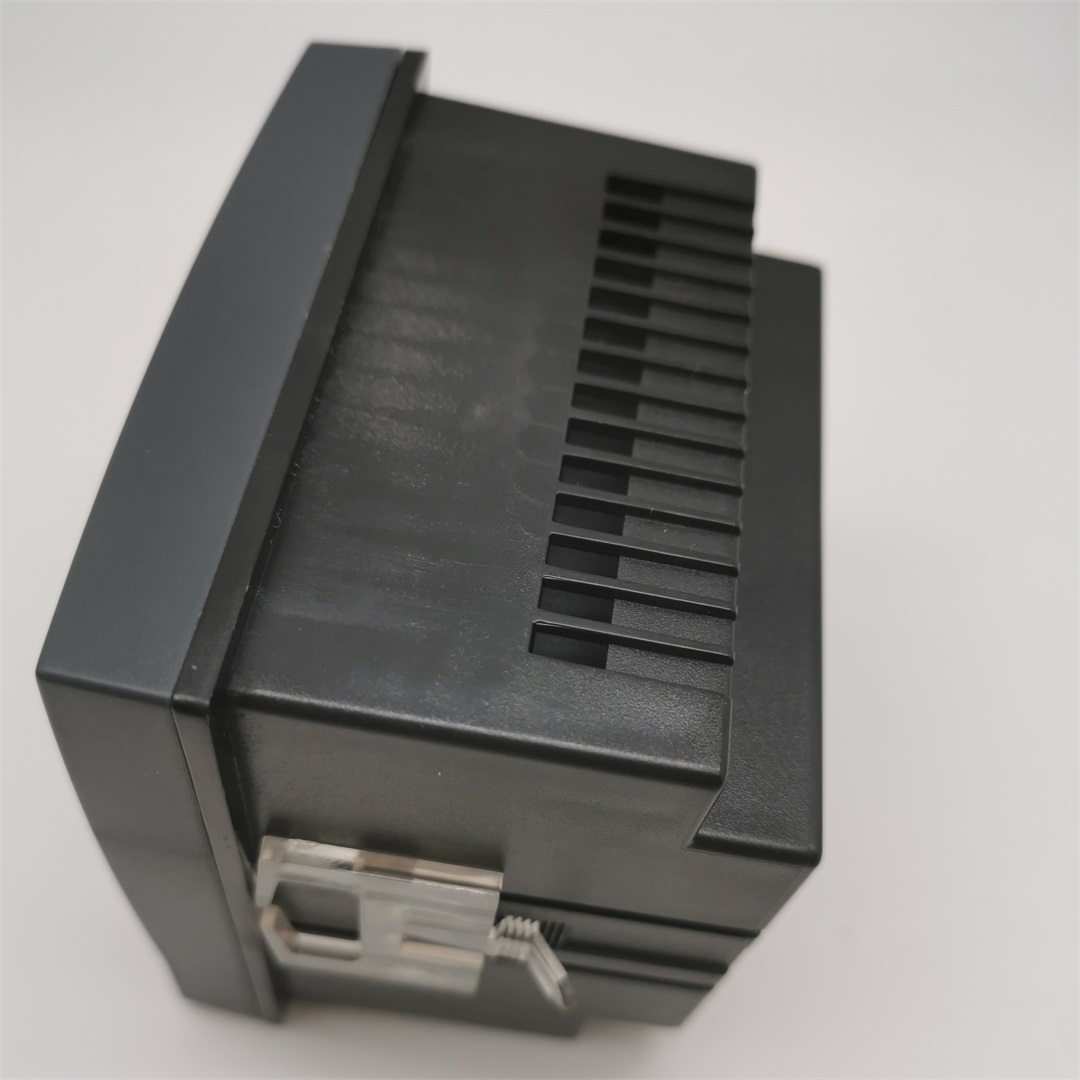

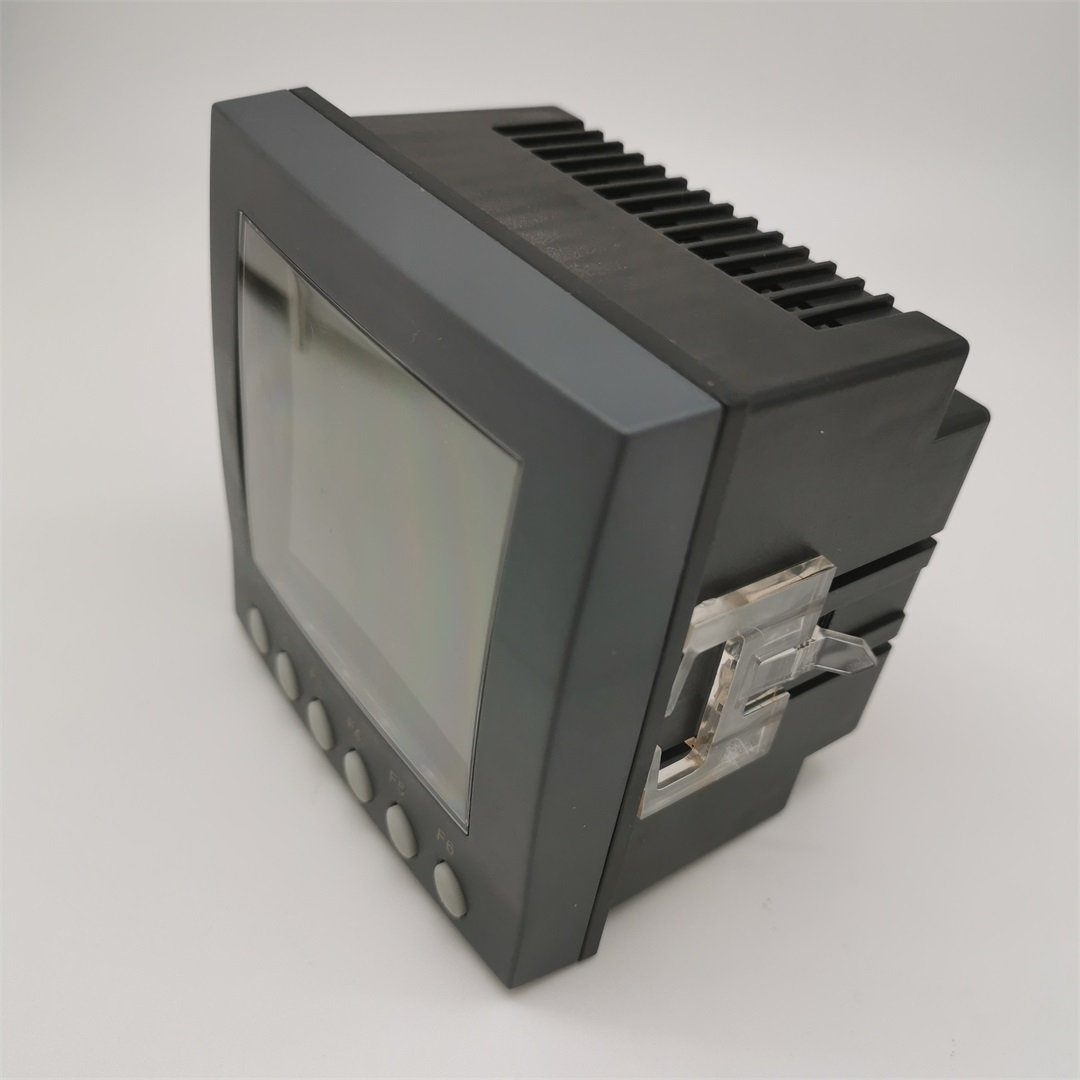

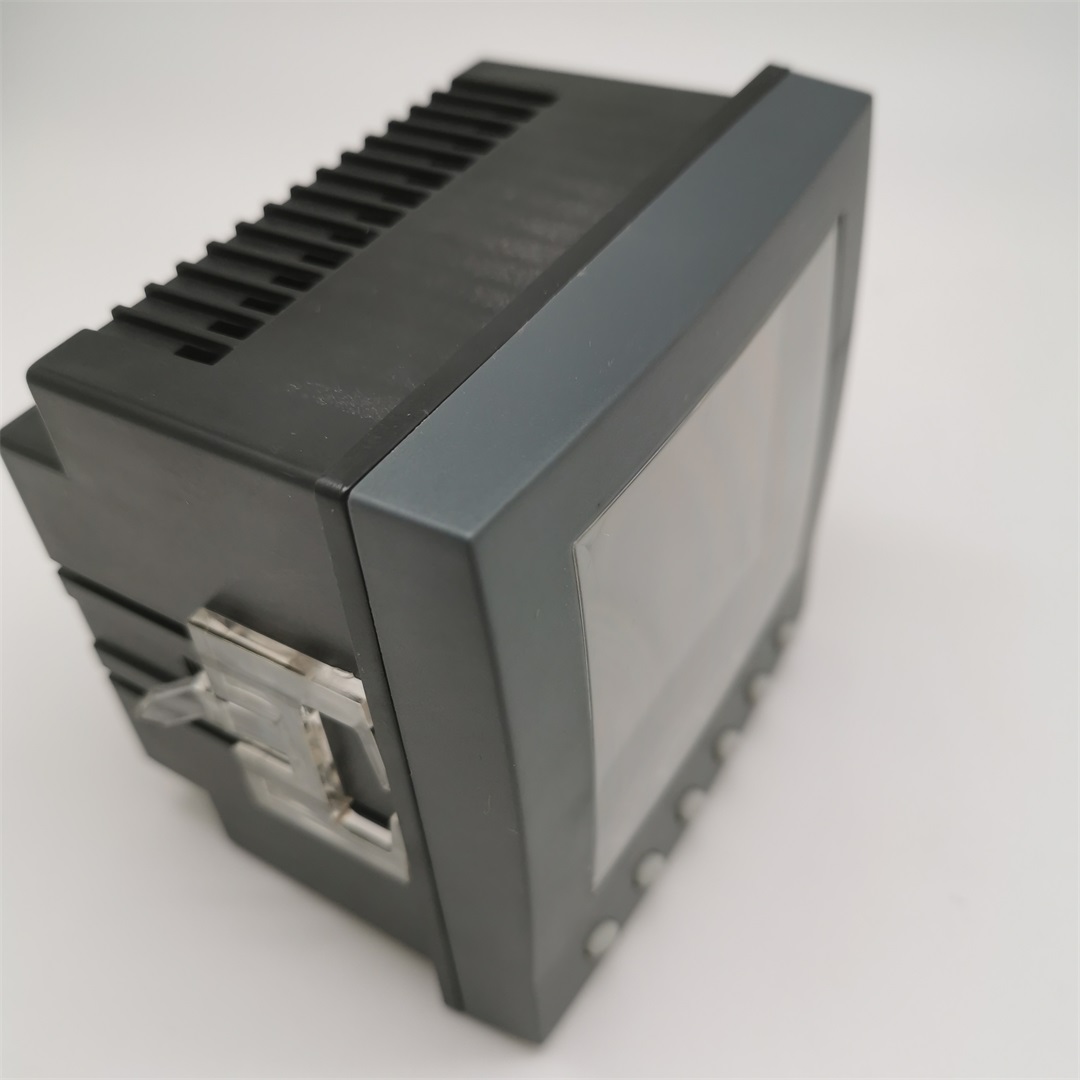

安裝步驟：
1）將兩側的安裝卡先從裝置上取下；
2）在安裝處開一個對應開孔尺寸的孔；
3）將儀表嵌入孔內，然后從后面再重新把安裝卡安裝在裝置上，扣緊即可。
