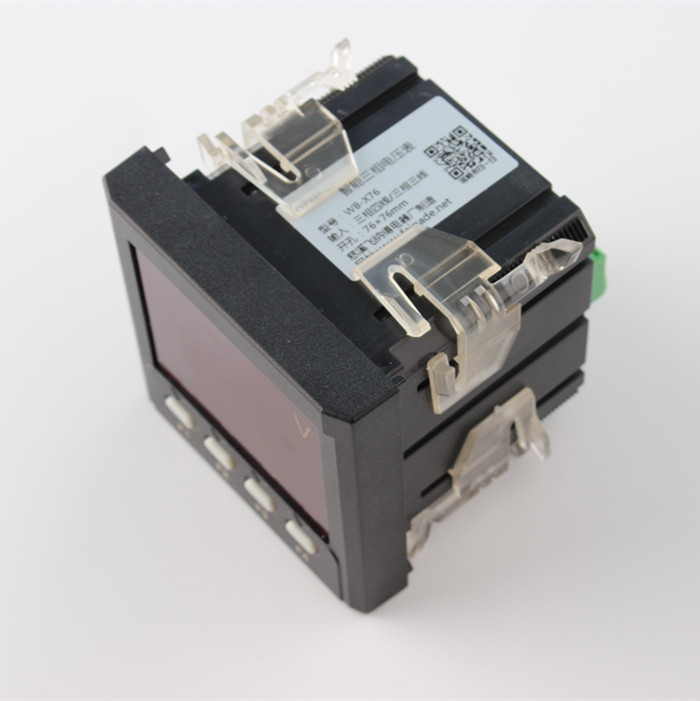

三相電壓表適用于電力電網、自動化系統中對電壓信號輸入的瞬時測量和顯示。220V/380V電壓直接輸入，大于450V電壓需經過電壓互感器輸入二次電壓信號，互感器（PT）變比倍數可儀表上按鍵設置，使用非常靈活方便。本產品可擴展增加1路RS485通訊接口、2路（繼電器）報警輸出。

一、技術指標
測量精度：0.5級
量程范圍：40V~9999KV
過負荷：電壓信號輸入＜450V
功耗：＜0.4VA(每相)
阻抗：＞500KΩ
工作電源電壓：AC/DC85~265V

二、尺寸

三、按鍵功能

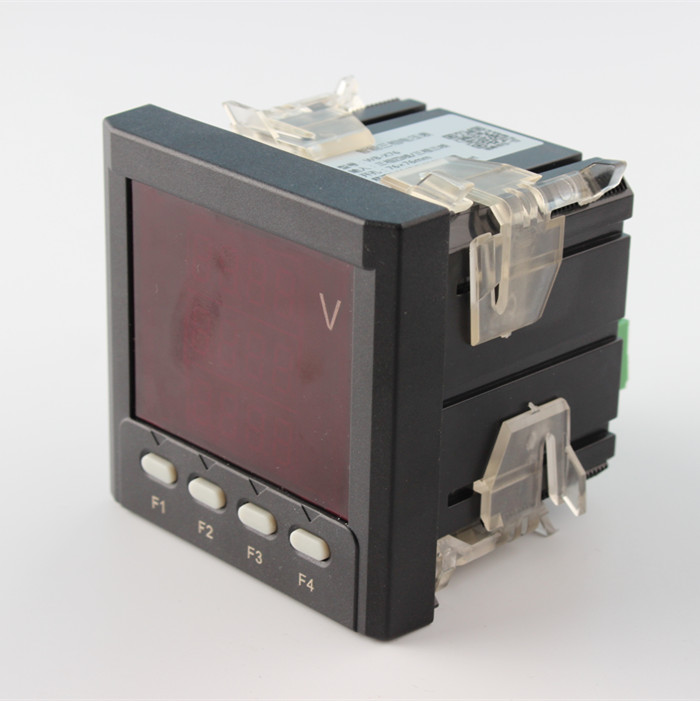

F4鍵：按住3秒進入設置菜單；選好菜單類別后按一下光標點亮啟【菜單編輯】 ，再按一下光標點熄滅【退出編輯】
F3鍵：進入設置菜單頁面后：按鍵選擇菜單類別；光標點亮?xí)r：光標移位
F2鍵：光標點亮?xí)r：修改數字（參數）；光標熄滅后：退出

四、菜單編程

一級菜單 （按F3鍵切換）				……
	通訊地址碼	接線模式	互感器（PT）

接線模式的切換設：“”為三相四線   /  “”為三相三線




1、長按【F4鍵】3秒進入設置菜單選項界面，第一個界面為“通訊地址碼”設置，沒有通訊不用設置。


2、按【F3鍵】選擇接線模式，按【F4鍵】啟動光標點，按【F2鍵】將“”改為 “”
3、按【F4鍵】熄滅光標點，按【F2鍵】退出，設置完畢。
電壓互感器（PT）變比倍數設置：一次電壓信號直接輸入，PT變比倍數默認值為1


“PT”變比倍數“1”為0.4KV低壓系統，一次電壓信號直接輸入。修改變比倍數大于1后，儀表面板上“K”指示燈亮啟，此時儀表面板顯示的數值需乘以1000（K）來讀數。“例如顯示數值10.00V，乘以1000（K）后為10KV即10000V”。
6KV電壓系統“PT”變比倍數60；10KV電壓系統“PT”變比倍數100；35KV電壓系統“PT”變比倍數350；……
1、長按【F4鍵】3秒進入設置菜單選項界面，第一個界面為“通訊地址碼”設置，沒有通訊不用設置。
2、連續按【F3鍵】選擇接線模式，按【F4鍵】啟動光標點，按【F2鍵】【F3鍵】修改“PT”變比倍數。
3、修改完“PT”變比倍數后，按【F4鍵】熄滅光標點，按【F2鍵】退出，設置完畢。

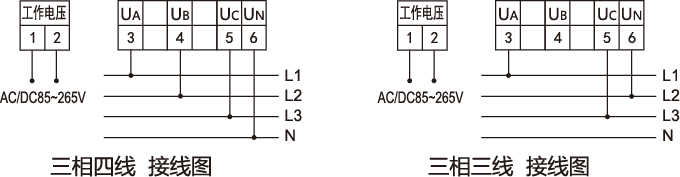

五、接線圖
